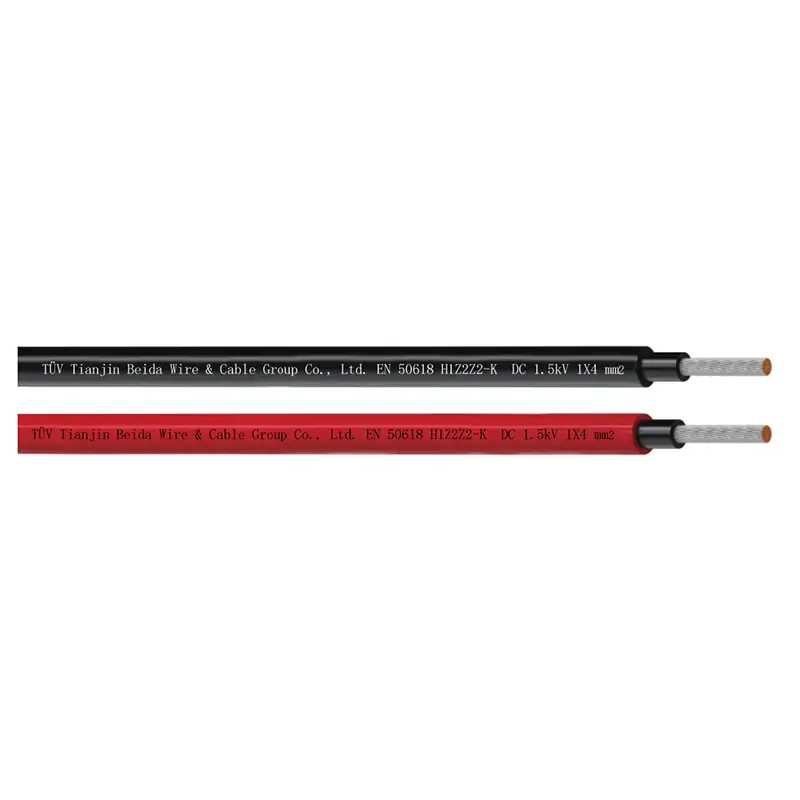

TUV-Certified Photovoltaic cable

Tianjin Beida, opificem professionalem et supplementum photovoltaici Cable TUV-Certificati, penitus in industria decenniis fune implicatus est. Cum perfecta R&D et productionis ratio et qualitatis restrictae moderatio, certas solutiones energiae transmissionis pro systematibus generationis potentiae photovoltaicae praebet. Funes photovoltaici eius specialiter ordinantur ad modulos photovoltaicos applicandos intra et extra aedificia, et magis apta sunt ad missiones multiplices cum maximis requisitis mechanicis faciendis et condiciones climaticas duras, stabilitatem ac vetustatem ad adiuvandum systemata photovoltaica efficaciter operando.

Mitte Inquisitionem

depictio producti

Beida TUV-Certificata Cable photovoltaic externa provocationes environmental vincit. Utens summus puritatis stanneus oxygeni liberorum aeris et peculiaris processus strangulatus, humilem resistentiam et ductilem excellentem iactat, efficaciter reducendo potentiam transmissionis instabilitatem et fluctuationes currentes. Insulatio et vagina fiunt e transversis connexis polytetrafluoroethylene (PTFE) irradiata, signis internationalibus conformes quales IEC 62930 et EN 50618. Potest sustinere differentias extremas temperaturas ab -40℃ ad 120℃, cum etiam validam resistentiam calidis, damnis, acidis et alcali corrosionibus exhibens. Post lucernam senescentem probationes, eius distrahentes vires retentio signa incurrit, ut eam in desertis, altae et infimae intentionis regiones et regiones maritimas in vigilantia climatis sustineat.

Ut cum maximis postulatis perficiendi mechanica occurrant, rudentes duplices velit ac structurae tutelae consilium, cum aliquibus exemplaribus armaturae ferro taeniolis instructae. Praeclaram repugnantiam pressioni et ictum exhibent, aptas ad varias impositiones modos faciendas ut sepulturae, capitis institutionem, institutionem directam, institutionem ductum, efficaciter impedimentum constructionis damnum et infestatio rodens. Omnia producta flamma retardant probatio transierunt, occurrentes signa salutis pertinentes. Fumum humilem et combustionem liberorum halogen efficiunt, efficaciter ignis propagationem impedientes et firmam securitatem systematis photovoltaicis munimento praebent.

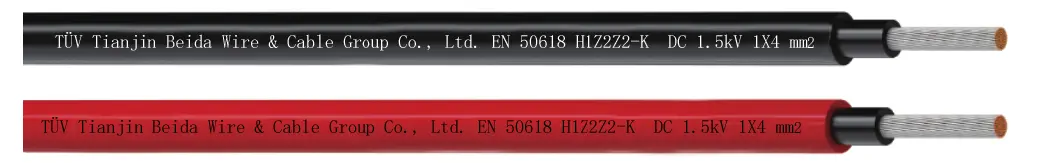

Tuv Certified Photovoltaic Cable

Vexillum et Approbatio

EN 50618 (H1Z2Z2-K);

PV-1F secundum 2PfG 1169/08.2007

Cable Construction

● Conductor: conductor aeris subductis per DIN VDE 0295 et IEC 60228 Classis 5

Insulatio: Electron trabis connexum, halogen liberum et compositum flamma retardat, Black

● Vagina: Electron trabem connexum, LSZH et flamma retardant composita, Nigrum et Rubrum.

Characteres technici

● Ratum Voltage Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; Maximum Permissum DC Voltage: 1.8 kV DC (conductor/conductor, ratio non terrestris, ambitus non sub onere.

Ambient Temperature:-40℃~+90℃

●Maximum Temperature At Conductor:120℃(2000h)iuxta IEC/EN 60216-1, Brevis Circuitus Temperature: 250℃/5 sec

●Scelerisque patientia Test: Secundum toEN60216-2 (temperatus index+20℃)

● Humidum resistentia: Secundum EN 50618, Tabula 2 cum 85% humiditas (test acc. ad EN 60068-2-78)

●Minimum Tendens Radius: 4XOD (fixus), 5XOD (flexus)

Fortitudo tensilis et longitudo Insulationis et Jacket: Meets requisita EN 50618 et 2PfG 1169

Praeventus tempus usus: XXV annis

● Ovality: ≤15%

● Ignis euismod secundum EN50265-2-1, IEC 60332-1, emissio Lowsmoke secundum EN 61034-2 (Lum Transmittance ≥60%), Halogen liberum secundum EN 50525-1, Annex B.

"Depressio gasorum corrosivitas secundum EN 50267-2-2, IEC 60754-2"

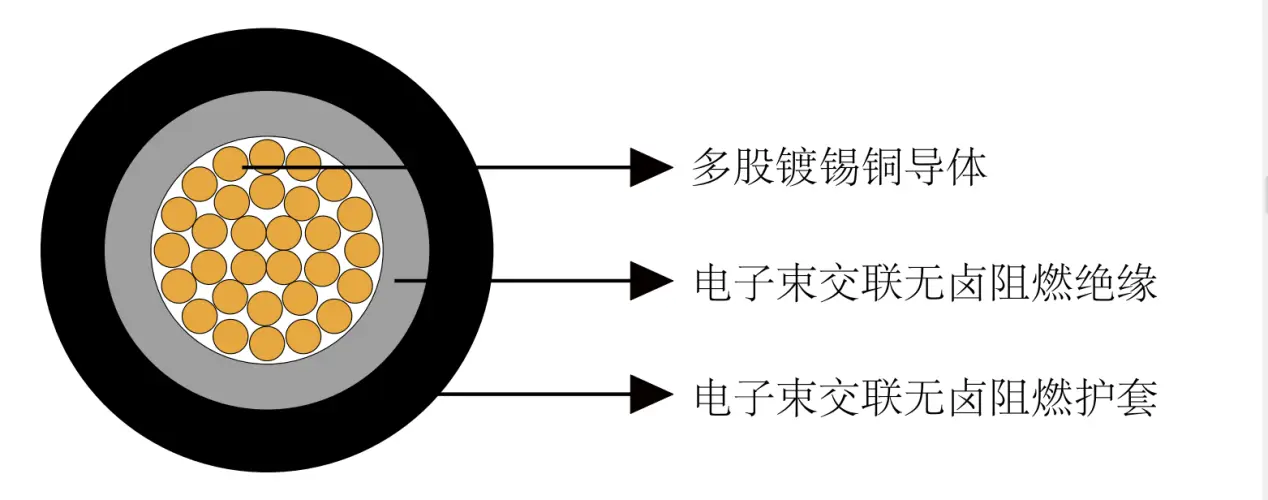

Structura Tractus

Tuv Certified Photovoltaic Cable

Parameter Cable

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
No. of Cores X Nominal Cross Section	No. de Stranding	Nominal Conductor Diameter	Nominal Insulation Crassitudo	Nominal Vagina Crassitudo	Nominal Super Diameter	Nominal Pondus
No.X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0.285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
No. of Cores X Nominal Cross Section	No. de Stranding	Nominal Conductor Diameter	Nominal Insulation Crassitudo	Nominal Vagina Crassitudo	Nominal Super Diameter	Nominal Pondus
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0.285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

Resistentia conductor et vena ferentes facultatem ad 20℃

Cross Section	Maxime Conductor Resistentia ad 20℃	Maxime Nulla Repugnantia ad 20℃	Nulla resistentia ad maximum 90℃	Current Capacitas baiulans
Cross Section	Maxime Conductor Resistentia ad 20℃	Maxime Nulla Repugnantia ad 20℃	Nulla resistentia ad maximum 90℃	Uno funem liberum in aere	Unum funem in superficiebus	II onusta adiacentibus funes superficiebus
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
