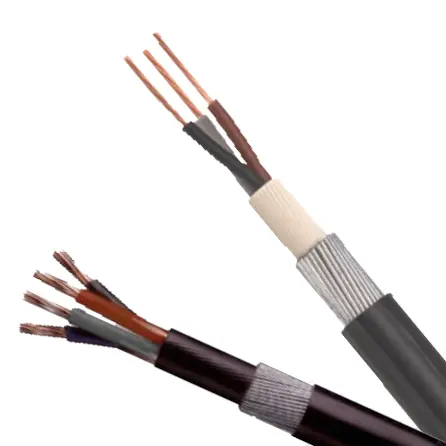

BS 5467 Power Cable

Buy BS 5467 Potentia Cable ex officina Tianjin Beida, offerre possumus officinas directas pretium. Hoc genus funis signis Britannicis conformis et ad copiarum et dicionis linearum potestatem adhiberi potest. Ferri filum armis munitum est et vires quasdam distrahentes et compressiones sustinere potest. Intra tecta adhiberi potest vel directe sub terra defossa.

Mitte Inquisitionem

depictio producti

Haec BS 5467 norma potentiae funis est bene disposita et plene functionis, et ad copiam et potestatem lineas aptas, stabilis et certa potestas tradendi solutionem pro variis applicationibus industrialibus et civilibus praebens. Eius unicum armatura filum chalybeum maior ellipsis est. Hoc consilium non solum auget vires mechanicas funes, ut vires distrahentes et compressivas sustineat ac efficaciter resistat externo detrimento corporis, sed etiam signanter meliorem vitae suae diuturnitatem et servitium, operationem stabilem etiam in asperis ambitibus servans.

Tianjin Beida's BS 5467 funem potentiae etiam excellentem aptabilitatem environmental gloriatur. Utrum ad wiring internae in aedificiis altae orientibus vel subterraneis inceptis implicatis, hic funis omnia facile tractat. Aedificia intra compaginem in varios decoris stilos integrat, et aestheticam et practicam praebens; dum sub terra defossa, eius resistentia superior corrosio et aqua efficit, ut funem a factoribus circumscriptionibus diuturnum sepulturae non afficiatur, continuam et stabilem potestatem tradendi praebeat.

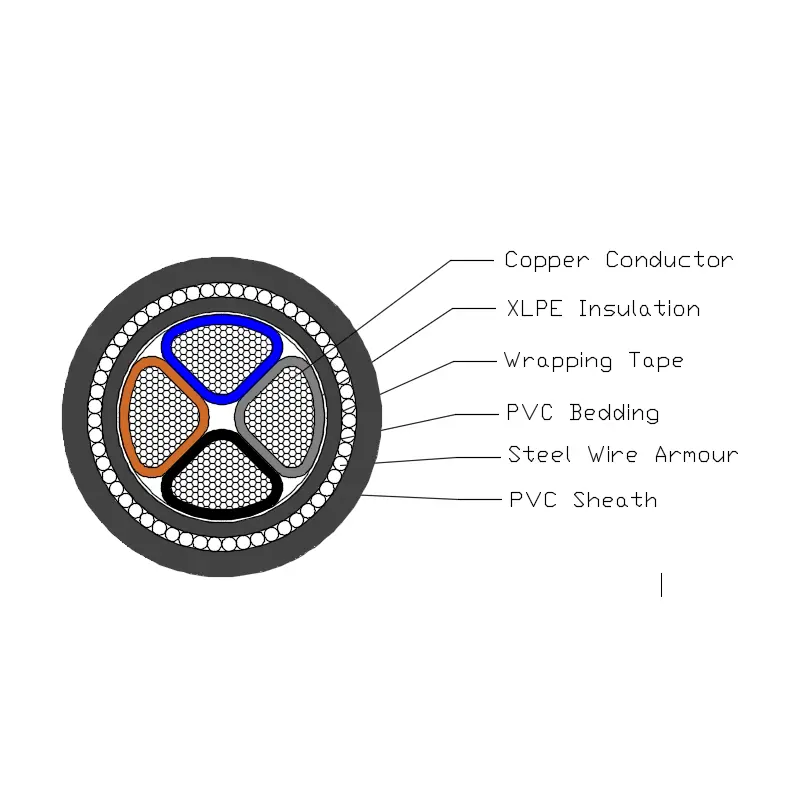

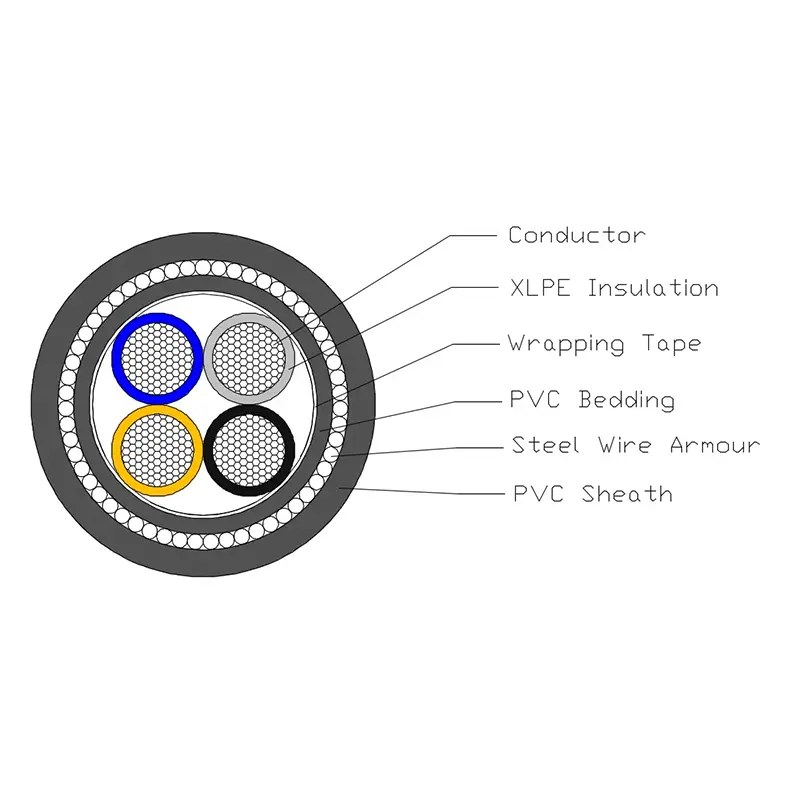

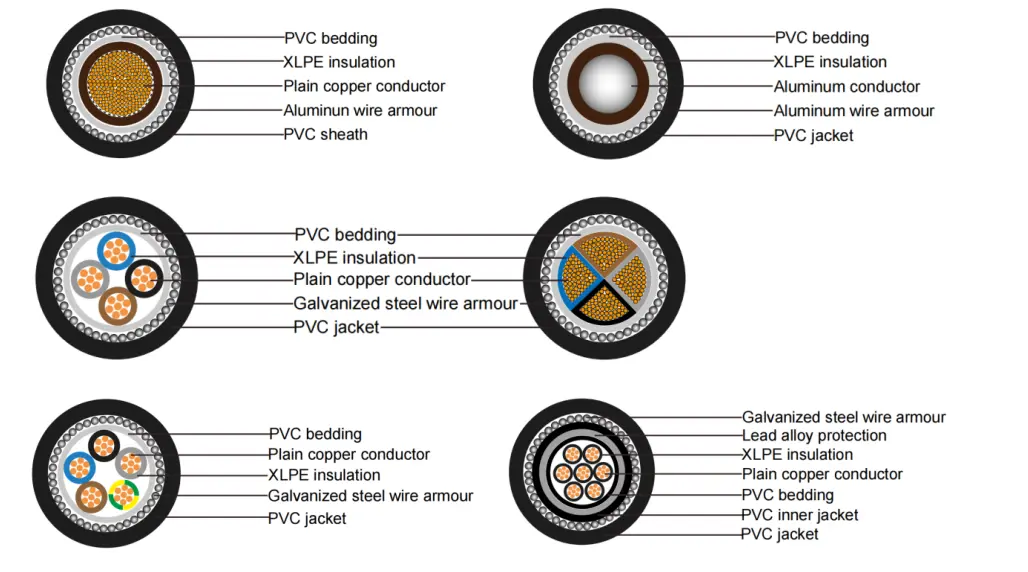

Product Structure

Bs 5467 Power Cable

XLPE Insulata PVC infusa SWA Potestas Cable componitur ex conductore aeris T1R, velit XLPE, PVC stragulo, chalybea umenti armatura et vagina PVC.

Conductor: Aluminium conductor solidus Cuprum vel circularis vel conformatus, Classis 2 ad BS EN 60228.

Insulation: XLPE Type GP8 ut per BS 7655-1.3

Core Color: I core: bornwn vel caeruleum

2 coros: nascuntur, caerulei;

3 coros: nascens, niger, griseus

4 coros: caerulei, nati, nigri, Gray

5 coros: viridis/flavus, caeruleus, nascens, niger, griseus

Supra 5 coes: nuclei albi numero nigro

Lectisternia: Stramentum extruetur materia polymericana congruens cum funiculo operante.

Steel-fila armour: Single core cable: aluminium filum armor

Multi core funem: filum armarium ferro

Vagina exterior: Vagina ex materia PVC extruetur ut per typum 9 in BS 7655-4.2.

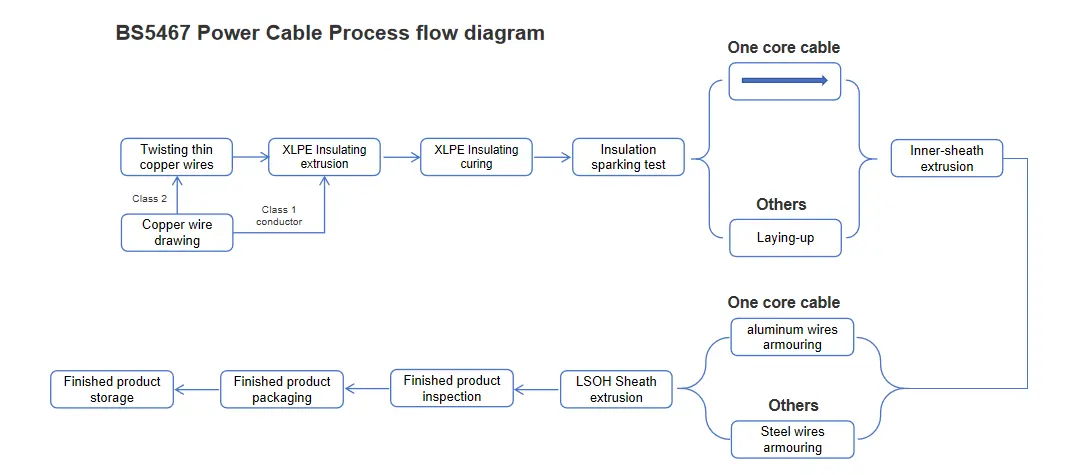

Processus fluxus tabula

Bs 5467 Power Cable

Parameter euismod

BS 5467 Potentia Cable ambitum electricam et physicam perficiendi distincte possidet. Eius voltatio aestimata duobus gradibus collocatur: 600kV et 1000kV, occurrens intentione requisita in variis missionibus. In electrica salute probationis, productum restitit 3.5kV intentionis intentionis per 5 minutas sine ullo naufragii, plene demonstrans fidem sui electrici insulae effectus. Quoad temperaturam aptabilitas, hoc productum habet latitudinem temperaturae operativam et in ambitibus ab 0℃ ad +90℃ stabiliter operari potest. Interim, brevis circuitus eius temperatus +250℃ attingere potest, ostendens excellentem temperaturam resistentiam. Hoc productum praeterea praestantem habet flexibilitatem, cum minimum radium inflexione 12 temporum exterioris diametri, institutionem faciliorem et in variis ambitibus implicatis. Secundum flammae retardationem, hoc productum occurrit BS EN 60332-1-2 flamma aestimationem retardat, periculum ignis efficaciter minuens.

Cable test

Exercitatione cable Test

Conductor DC Resistentia Test: conductor DC resistentiae test in 20ºC. Mensuratus conductor DC valorem resistentiae stricte observare debet cum congruentibus exigentiis sectionis 2 regulae BS EN 60228.

Electrical Cable intentione Test: intentione 3500V applica ad funem pro 5 minutis. In hoc processu, funem naufragii experiri non debet.

Sampling Test

Inspectionis structurae conductor: conductor structuram technicis requisitis in BS EN 60228 definitis plene parere debet.

Dimensionalis Inspectio: Dimensiones funeris insulationis, tunicae interioris, armaturae filum, et vaginae omnes requisita specifica in Tabula 3 BS 5467 occurrere debent.

Unius Cable Incendens Test: Proventus unius funis usoris testium exigentiis BS EN 60332-1-2 parere debet.

Typus Testis

Insulatio euismod: In velitatione funis exsecutio requisitis in BS 7655-1-3 occurret.

Delineatio interioris lineri: Persecutio lineoris interioris requisitis clausulae 9.2 of BS 5467 congruentibus obtemperabit.

Vagina: Persecutio involucri occurret requisitis in BS 7655-4-2.

Compatibilitas Testis: Proventus compatibilitatis test requisitis Annex C of BS 5467 obtemperabit.

Insulatio Shrinkage Test: Insulatio DECREMENTUM test requisitis clausulae 18.3 BS 5467 parebit, et methodus probata secundum BS EN 60811-502.

Vagina Shrinkage Test: Involucrum DECREMENTUM test exigentiis clausulae 18.6 of BS 5467 obtemperabit.

Vagina Tear Resistentia Test: Vagina lacrima resistentia test occurret requisitis Annex D of BS 5467 .

Mole structura

Ductor et armis maximum resistentiam
for Single-core cable at 20
Type	Max Resistentia ad XX
Nomen crucis-sectionem area conductor	Conductor		Aluminium filum armorum
Nomen crucis-sectionem area conductor	Copper	aluminium	Rudentes aeris conductor subductis	Aluminium conductor retinacula subductis
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Ductor et armis maximum resistentiam
pro cable ex 2 ad 5 metretas ad 20
Type	Max Resistentia ad XX
Nomen crucis-sectionem area conductor	Conductor		Filum ferro armis
	Copper	aluminium	Rudentes aeris conductor subductis
	Copper	aluminium	2 core	3 core	4 core	5 core
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Current-portandi facultatem in amperes（A）

Rated voltage 0.6/1kV XLPE Nulla potentia cable
vena-portandi facultatem in amperes.
Ambiens temperatus：in aere：40℃，in terra：25℃
Conductor tempparature：90℃
Soli scelerisque resistentia coefficientis：1.0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numerus core	una core				Multi corei
Crux area, mm²	in aere		in terram		in aere		in terram
Crux area, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nota: arma plicarum nucleorum unius materiae non magneticae factae sunt.
