XLPE Insulated PVC Sheathed STA Power Cable

Si certas XLPE Insulatas PVC Quaerite STA Potentia Cable fabrica et elit, eligere potes Tianjin Beida. Productum hoc late usum est funis ferri taeniola armatae potentiae pro vis transmissionis demissa, quae directe sub terra sepeliri potest. Pro diversa ampacitate, funis conductor communis crucis-sectionalis ambitus iugis ab 2.5mm2 ad 500mm2.

Mitte Inquisitionem

depictio producti

Tianjin Beida Cable Societas XXXV annos altae culturae in fune industria freti, XLPE Insulae PVC Vatae STA Potentiae Cable emissae, quae vis humilioris potentiae transmissionis campi voltage dici potest.

Sicut summus technicus cum Sinis notis trademark, ISO systematis certificationis et aliis qualificationibus auctoritative, Beida Group sustentatur internationali productione provecta et probatio instrumenti et R&D obsidetio 3.1% annui venditionis volumen, ut hoc chalybeum taeniola armamentaria singularia nuclei commoditates habeat.

XLPE insulatio eius materia praestat egregiam electricae operationis et caloris resistentiam, PVC vaginam cum ferro machinae armaturae consilium, ut validam humorem resistentiam, corrosionem resistentiam, mechanica damna resistentiam, dirige sepeliendum impositionem sine addito praesidio, perfecte solvere humilem intentionem potentiae transmissionis institutionis complexi, pauperum environmental aptabilitas, pericula salutis et alia doloris puncta, ut global clientes cum stabili ac certa potestate tradendi solutiones praebere.

Communia funerum genera sunt YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

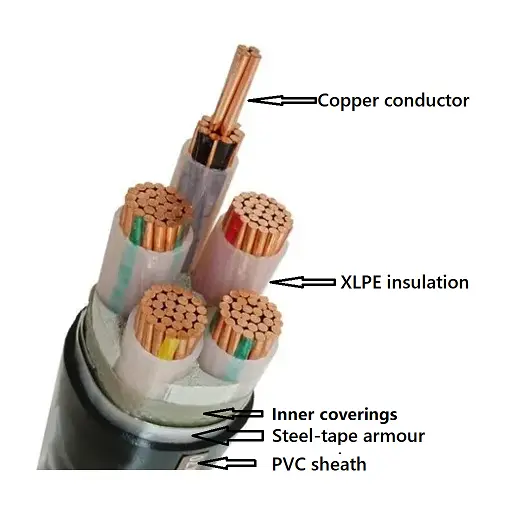

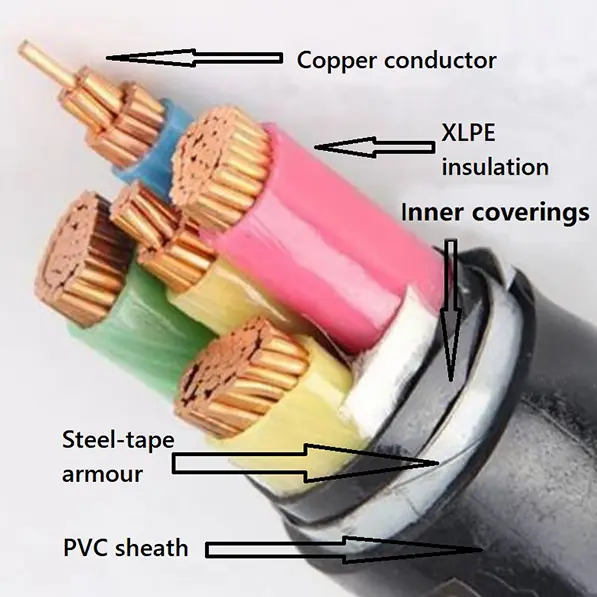

Product Structure

Xlpe Insulated Pvc Sheathed Sta Power Cable

XLPE Insulata PVC Vaginata STA Potentia Cable componitur ex conductore aeris T1R, insulatione XLPE, PVC involuti taeniolis ferramentis taeniolis et vagina PVC.

Conductor: Aeris vel Aluminium conductor, rotundus stans vel conformatus, Classis 2 ad IEC 60228

and GB/T 3956-2008, For cross-section area non plus quam 6mm²A solidum rotundum

conductor adhiberi potest, Classis 1 ad IEC 60228 et GB/T 3956-2008.

Insulatio: Insulatio crassitudo, proprietas materialis erit ut per IEC 60502 et GB/T 12706.

Core Color: 1 core: red vel flavo vel viridi vel caeruleo vel nigro

II coros: rubrum, caeruleum vel rubrum, nigrum

3 coros: flavus, viridis, ruber vel ruber, flavus, caeruleus

4 coros: flavus, viridis, ruber, caeruleus vel ruber, flavus, caeruleus, niger

5 coros: flavus, viridis, ruber, caeruleus, niger vel ruber, flavus, caeruleus, niger, viridis

Supra 5 coes: nuclei albi cum nigro numero vel diversicolores vitta

Interiora integu- menta: Interiora velamina extrui possunt vel lambuntur. Materiae aptae erunt ad funem operantem et cum materia insulativa compatibilia.

Ferro taenia armatura: In retinacula multicore, armatura in tegumenti interiori applicanda taenia chalybe duplici. Unius retinae ad usum in a.c. systemata taeniola ferro non magnetica constant.

Vagina exterior: Vagina crassitudo, proprietas materialis erit ut per IEC 60502 et GB/T 12706.

Funis flammeus retardans: flammeum PVC vagina exterioris materiae adhibebitur. Gradus retardant flamma in tria genera distingui possunt: Bunch A, B, C;

Funis reluctatio ignis: Duae tabulae Micae taeniola circum conductor circumvoluta erunt.

Processus fluxus tabula

Xlpe Insulated Pvc Sheathed Sta Power Cable

Product Applicationem

Insulata polyethylene PVC vaginata taenia armatae potestatis funem ferream, quia hic funis cum praesidio taeniolis ferratis, apta ad distributionem retis vel industrialis instrumenti potentiae transmissionis. Potest directe sub terra sepeliri, in cable fossa vel ponte institui potest, funis certam pressionem sustinere, tensionem sustinere non potest.

Institutionem productum condiciones:

Ambiens temperies funis institutionis Nam rudentes cum insulatione PVC vel PVC vagina vel halogen liberorum involucrum flammae retardant, temperatura ambiens per institutionem non minor erit quam 0℃.

Minimum inflexio radii ad cable institutionem

project	unum core funem		multi-core funem
project	inermes	armatis	inermes	armatis
Minimum inflexio radiorum funis ad institutionem	20D	15D	15D	12D
Radii retinaculi minimi retinacula prope connexionem pixides et terminationes	15D	12D	12D	10D
Nota: D funem diametri exterioris

Parameter euismod

Ratum voltage: 0.6/1 kV

Test intentione: 3.5kV pro 5 minutis nulla fractura occurrit

Temperatus operandi: -0º C ad +90 C

Circulus brevis temperatus: +250 ºC

Current-portandi facultatem in amperes（A）

Rated voltage 0.6/1kV XLPE Nulla potentia cable
vena-portandi facultatem in amperes.
Ambiens temperatus：in aere：40℃，in terra：25℃
Conductor tempparature：90℃
Soli scelerisque resistentia coefficientis：1.0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numerus core	una core				Multi corei
Crux area, mm²	in aere		in terram		in aere		in terram
Crux area, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nota: arma plicarum nucleorum unius materiae non magneticae factae sunt.
